Воронка, навойник и дозатор пороха на 3д принтере

Расширяем экосистему напечатанной оснастки для снаряжения патронов. К матрицам и дистанционной втулке, которые мы рассмотрели в прошлый раз, добавились новые элементы. Подробности под катом.

Для начала рассмотрим комплект: навойник, воронка и основание для декапсуляции.

Модели разработаны мной так, чтобы хорошо сопрягались с дистанционной втулкой и друг другом.

При этом воронка входит немного внутрь гильзы. Так ничего не просыпется и заодно расправляется гильза для последующей вставки пыжей.

Заодно воронка центрует навойник.

В торце навойника распечатана резьба для прикручивания иглы декапсулятора. Проточка на расстояние 10 мм - это шаблон для измерения высоты заряда. Если высота совпадает с шаблоном, то звезда хорошо и правильно закроется.

Для декапсуляции просто легонько ударяем по навойнику.

Стрелянный капсуль извлекается.

Если вы помните, моя идея фикс - это портативность и легкость, чтобы весь комплект можно было носить в рюкзаке и при необходимости снаряжать патроны "на коленке".

Поэтому в навершие навойника я предусмотрел контейнер для капсулей. Влезает восемь штук.

Капсуляцию проводим с помощью плоского участка на навершии навойника.

Далее порох. Для максимальной точности его можно взвесить на весах.

К слову, тарелочка для пороха тоже распечатана на 3д принтере.

Но весы не для походных условий. Поэтому я слегка модифицировал и распечатал вот эту модель. Я адаптировал ее под стандартную бутылочную резьбу, поэтому в качестве тары для пороха можно использовать хоть полторашку.

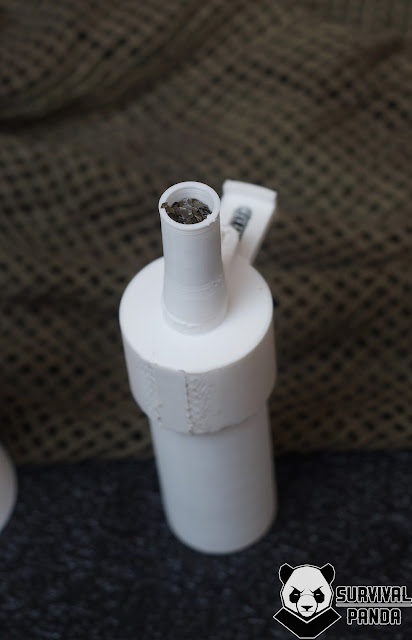

Но я выпендрился и тоже распечатал небольшой бутылек рассчитанный на 10 зарядов.

Ну и сменные носики/мерки для пороха подогнал под сокол.

 Механика тут простейшая. Подпружиненная (использовал пружину от авторучки и каплю суперклея) клавиша в своем нормальном положении перекрывает проходное отверстие.

А если клавишу зажать, то отверстие открывается.

Используется примерно так. Заткнули пальцем мерку-носик. Перевернули бутылек и нажали кнопку. После чего носик заполняется порохом.

Отпустили клавишу, проходное отверстие закрыто и можно перевернуть пороховницу вертикально и убрать палец.

После чего высыпаем порох в нашу гильзу. Все довольно просто.

Точность у объемного метода естественно хромает, но если все действия будут единообразными, то разбег получится пять сотых грамма, что вполне приемлемо.

Ну а дальше уже пользуемся матрицами для закрытия гильзы звездой.

В результате у меня получился годный самодельный комплект для снаряжения патронов в походных условиях.

Естественно с собой надо еще будет брать пыжи.

Самой тяжелой частью снаряда будет дробь или пуля. Но определенный их запас можно сделать в местах охоты/сторожки и т.д.

На этом все. Спасибо за внимание!
