Обзор дозиметра/радиометра РадиаСкан 701

Огромное спасибо магазину http://www.mydozimetr.ru/ за предоставление дозиметра на обзор.


Поделиться:


Для начала немного лирики. О персональном дозиметре я мечтал уже очень много времени. Один раз даже почти купил, но благодаря Фукусиме дозиметры моментально смели с прилавков, а то, что осталось начали продавать за совсем дикие деньги. Так, что с получением этого девайса сбылась одна из давних мечт. Еще раз хочу сказать спасибо за это магазину http://www.mydozimetr.ru/

Обзор будет неполным без краткого ликбеза по терминам и понятиям связанным с радиацией.

Существует три вида радиационных излучений:

1) Альфа излучение

Это атомы гелия. Альфа обладает наиболее высокой энергией.
Пробег в воздухе составляет несколько сантиметров, в биологической ткани — доли миллиметра. Поэтому плотная одежда обеспечивает необходимую и достаточную степень защиты от внешнего альфа-излучения. Зато в случае попадания внутрь организма напакостит альфа очень сильно.

2) Бета-излучение
Это поток электронов или позитронов.
Бета-частицы (поток электронов) обладают большей проникающей способностью: пробег в воздухе — несколько метров, в биологической ткани — до нескольких сантиметров. Поэтому при работе с источниками жесткого бета-излучения возникает необходимость в использовании дополнительной защиты (защитные экраны, контейнеры).

3) Гамма-излучение
Гамма-излучение сопровождает альфа- или бета-распад и представляет собой поток гамма-квантов, являясь, по сути, электромагнитным излучением.  То есть, оно имеет волновую природу, аналогичную природе света. Отличие в том, что гамма-кванты обладают гораздо большей энергией, чем кванты светового излучения, и поэтому имеют бóльшую проникающую способность.

С видами излучения немножко разобрались. Теперь перейдем к единицам измерения радиации. Вот тут физики оттянулись по полной. Есть целая куча, как системных, так и несистемных единиц измерения дозы. Попробуем в них разобраться.

Экспозиционная доза - доза рассчитанная из степени ионизации воздуха изотопом. Т.е. по простому - количество излученной энергии.
Единицы измерения - кулон на килограмм (в системе СИ) и рентген (внесистемная).

Идем глубже. Просто излученная в пространство энергия нас не интересует. Нас интересует количество поглощенной объектом или веществом энергии. Такая доза называется поглощенной.
Единица измерения - грэй и рад.
1 грэй = 100 рад

Эта доза энергии поглощенная произвольным веществом. Чтобы выяснить дозу поглощенную биологическим веществом надо учесть еще два фактора.

Это эквивалентность, которая показывает разную вредность типов излучения описанных вначале статьи и эффективность - разная восприимчивость тканей организма излучению. Например всех хуже от радиации становится наиболее быстро обновляемым клеткам.

Поглощенная доза для биологического вещества измеряется в зивертах и бэрах
1 зиверт = 100 бэр

В первом приближении можно использовать такое равенство единиц измерения:
1 Гр = 1 Зв = 100 бэр = 100 рад ~ 100 Р


Ну что ж. Теперь можно перейти непосредственно к описанию прибора.

Характеристики:

Детектор излучения торцевой счетчик: Бета 1-1
Диапазон показаний мощности дозы, мкЗв/ч: 0,01 - 10000
Диапазон показаний интегральной дозы, мЗв: 0,001 - 1000
Диапазон энергий фотонов, МэВ: 0,05 - 3,0
Диапазон индикации плотности потока бета-частиц (по 90Sr), част/(см2*мин): 5 - 3*104 Нижний предел энергий регистрируемого бета-излучения (по средней энергии бета-спектра 14С), МэВ,: не более 0,05
Время установления рабочего режима, мин:, не более 1
Диапазон значений порогов дозы, мЗв: 0,001 - 999,999
Диапазон значений порогов мощности дозы, мкЗв/ч: 0,1 - 9999,9
Элементы питания: 2 батарейки типа ААА
Продолжительность непрерывной работы при фоне менее 0,30 мкЗв/ч, не менее, ч: - от 2 батареек щелочного типа - 10 часов. При питании от USB 10 не ограничено
Средства индикации цветной: OLED дисплей, светодиоды, излучатель звука
Питание от USB: Есть
Возможность заряда аккумуляторов: нет
Диапазон рабочих температур, °C: - 20 до +50
Габаритные размеры, мм: 110x60x23
Масса без элементов питания, г:, не более 110

Цена: 11900



Дозиметр приходит вот в такой картонной коробке.

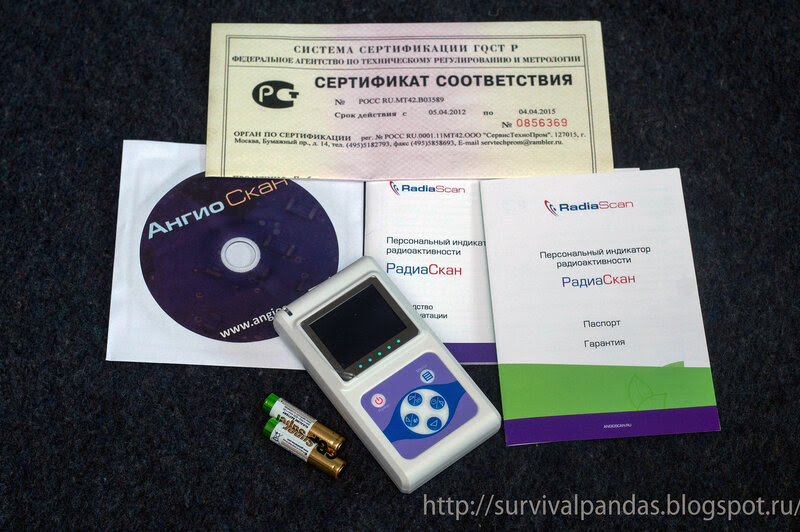

Внутри коробки находятся:

Цветной скан сертификата соответствия.


Паспорт и инструкция. Кстати мне достался отличный номер прибора.


Сам радиометр, комплект батареек к нему и диск с софтом.


Все в куче.


Размер прибора очень компактный, меньше современных телефонов.


Естественно сразу хочется включить дозиметр.
Питание обеспечивают 2 батарейки формата ААА. Использование мизинчиковых батареек я считаю не очень хорошей идеей. Пальчиковые гораздо более распространены. Заодно можно было увязать питания фонаря, навигатора и дозиметра.


Зато, что касается питания, есть очень интересная возможность. Аппарат снабжен mini USB портом для подключения к компьютеру или источнику питания.


Вот через этот порт дозиметр, как раз, можно запитать от повербанка. Акумов его хватит очень надолго и их всегда легко можно будет подзарядить. От сети в городских условиях или от солнечной панели в полевых.


После включения прибора он очень быстро начинает показывать уровень радиации (на данном фото - гамма) постепенно уменьшая значение погрешности (оно тоже указано на экране).
В случае однократного нажатия кнопки Power, отсчет сбрасывается и начинается сначала. Попадание частиц на счетчик сопровождается звуковым щелчком и цветовой индикацией светодиода в верхнем левом углу прибора.


Этот дозиметр записывает в энергонезависимую память всю суммарную дозу радиации за последние пять лет и автоматически ведет журнал.


Всего есть 5 режимов: доза по альфе, бете и гамме, режим поиска и режим определения радиации от объекта.

Для каждого режима можно задать различные настройки.
Точность измерения, единицы измерения (например для гаммы это зиверты и рентгены).
Световая и звуковая индикация тоже настраивается

Также для каждого режима можно установить 2 порога срабатывания тревоги. Очень удобно. Например: щелчки, световая индикация и экран у прибора выключены и он лежит в рюкзаке, но в случае превышения установленного порога включится тревога и можно побыстрее свалить из этого места.

Большой цветной экран, хоть и обладает повышенным энергопотреблением, зато отлично читается. В случае превышения нормального природного фона цвет цифр меняется и можно не вглядываясь в число понять уровень угрозы.


Гамму вы уже видели на предыдущих фото.

Режим поиска альфы и беты работает по следующей схеме:
Сначала меряется фон до определенного (настраиваемого) уровня погрешности, затем с прибора снимается задняя крышка и проводится повторное измерение. Результат математической обработки двух измерений показывает уровень радиации по бете/альфе.


Вот эта крышка с свинцовым фильтром и окошко счетчика. Кстати, в дозиметре установлен торцевой слюдяной счетчик Бета 1-1, такие же счетчики стоят на профессиональных дозиметрах внесенных в госреестр.


Режим поиска радиации работает по следующей схеме:
Дозиметр очень быстро измеряет уровень радиации, при этом не уменьшая погрешность, а постоянно начиная пересчет заново. В результате мы получаем постоянно обновляемые данные, но с большой погрешностью (этим режимом рекомендуется пользоваться при предполагаемом уровне радиации выше 0.5 мкЗв/ч).


Режим обнаружения радиации от предмета по принципу похож на определение беты и альфы. Сначала измеряется естественный фон, а потом радиация от предмета, результаты вычитаются и мы получаем непосредственное значение радиации исходящей от предмета.



По результатам использования прибора я остался очень доволен. В первый день я оббежал с дозиметром всю квартиру и фоновое значение радиации в 0.10 мкЗв/ч меня порадовало.

Во-вторых я проверил все предметы в отношении которых у меня были некоторые опасения: компас андрианова, часы и компас с тритиевой подсветкой, а также старенький объектив минолта (которым и снимается большинство обзоров).
Эти предметы оказались чисты, что не менее позитивно.


Только от американского военного компаса показал немножко беты.


Зато гранитный памятник показал весьма интересные результаты (извиняюсь за качество фото - снимал на телефон). Уровень радиации 0.42 мкЗв/ч, при норме 0.15 мкЗв/ч . Это выше первого порога тревоги. Сразу включилось звуковое оповещение (при этом щелчки выключены т.е. настройка звуковых сигналов весьма гибкая) и цвет цифр изменился на оранжевый.

Этот памятник оказался шикарной проверкой на работоспособность прибора. До этого у меня были сомнения, что он показывает не только норму.



Стоит отдельно упомянуть программу для работы с компьютером. На фото ее интерфейс. Программа позволяет использовать компьютер для управления дозиметром. Можно изменять все настройки, проверять и записывать журнал, скачивать и устанавливать прошивки. В общем полезная штука.


Что касается работы от батареек, дозиметр разрядился на пятые сутки. При этом он постоянно находился в спящем режиме (с выключенным экраном).

В целом это замечательный прибор. Могу рекомендовать всем выживальщикам, любителям полазать по незнакомой местности и постройкам, в особенности начинающим сталкерам))

Также такой прибор будет интересен любителям покупать всякое добро на барахолках, про проверку тех же стройматериалов при постройке, например, дачи я вообще промолчу.
Вообще фонящих стой материалов полно: гранит,различные керамические плитки и пр.

Фонят б/у машины и украшения в ломбардах. Фонят советские часы и даже ёлочные игрушки с СПД. В банках непрерывно измеряют деньги на возможный фон, с недавних времён это обеспеченно законом. Черника фонит. Неподалёку от заводов фонит земля, и некоторые умудряются отдыхать на ней, делают шашлыки и пьют пиго.

Короче,дозиметр,на мой взгляд, вещь абсолютно необходимая в хозяйстве.

Ссылка на страницу дозиметра в электронном каталоге.

Напоследок покажу видео.



На этом все. Спасибо за внимание!
