Самодельный лук из ПВХ трубы. Изготовление.

Мне уже давно хотелось пострелять из лука. Покупать дорого. Делать из дерева? Боюсь для такого у меня кривоваты руки. Да и выбирать, сушить и изгибать деревяшку замучишься. Полазив по интернету я нашел туториал по изготовлению лука из пвх (вот он по ссылке ) и загорелся сделать такой же. Под катом вы увидите процесс изготовления.




Поделиться:




Для начала надо выбрать трубу. Обращаю внимание, что труба должна быть именно ПВХ (поливинилхлорид), а не ПП (полипропилен) и не ПЭ (полиэтилен). В общем идеальным вариантом будет труба с маркировкой, как на фото.



Труба эта продается в отрезках по 3м т.е. можно сделать 2 длинных лука по 1.5.
Для начала разметим центр нашего будущего лука. От него надо отступить в стороны по 6 см. Это будет ручка.

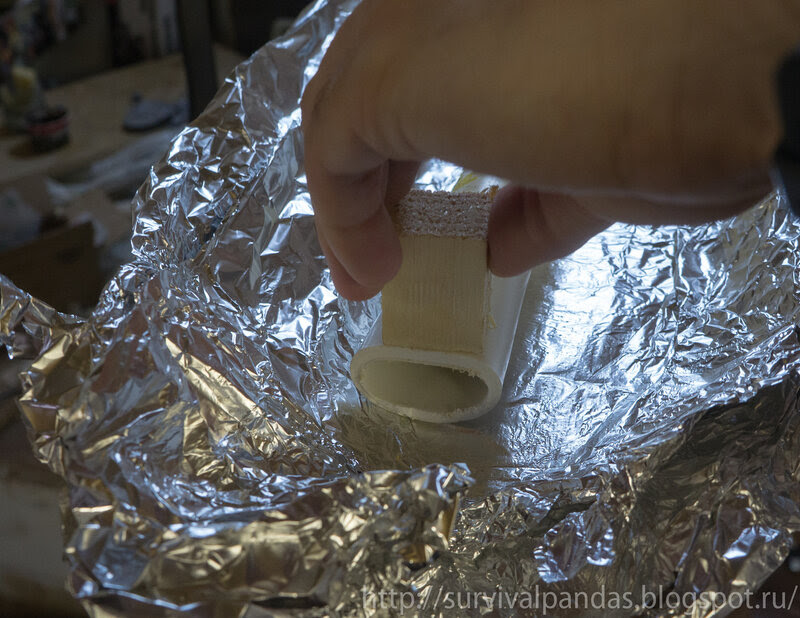

Так же надо сделать 2 брусочка по высоте примерно равные трубе. На них в дальнейшем будет опираться доска.

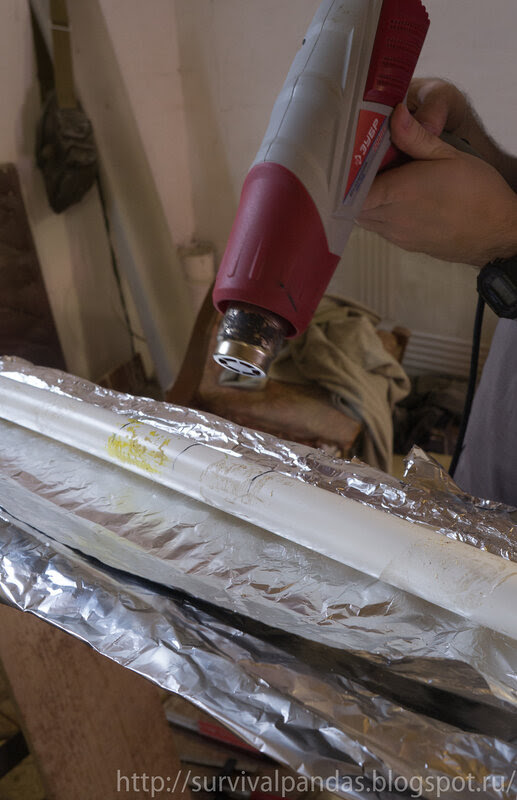

Начинаем греть первое плечо лука.



Греем до тех пор пока весь отрезок (первое плечо лука) не станет мягким.

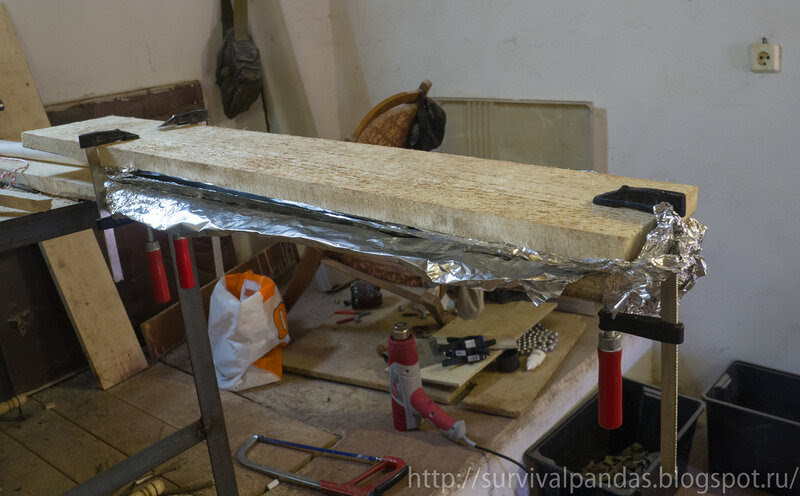

Укладываем формовочную доску и прижимаем струбцинами.

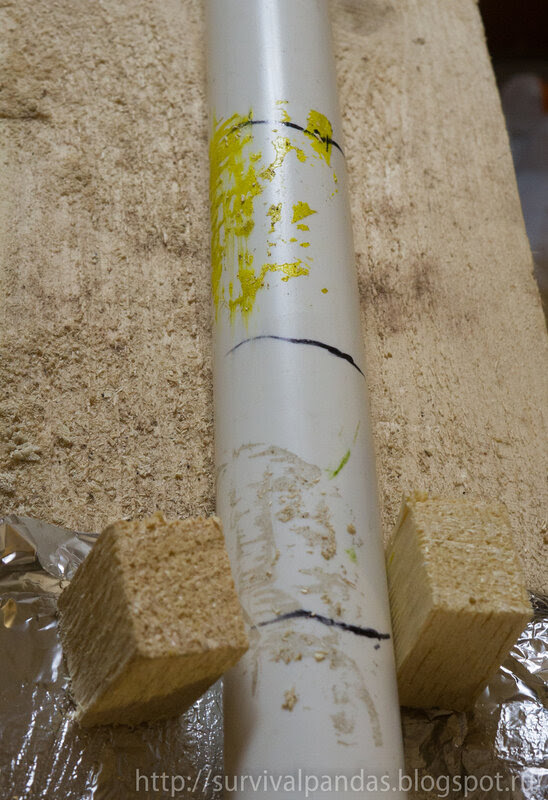

У ручки доска лежит на кубиках.



Это обеспечивает плавное изменение толщины, да и ручка не мнется.

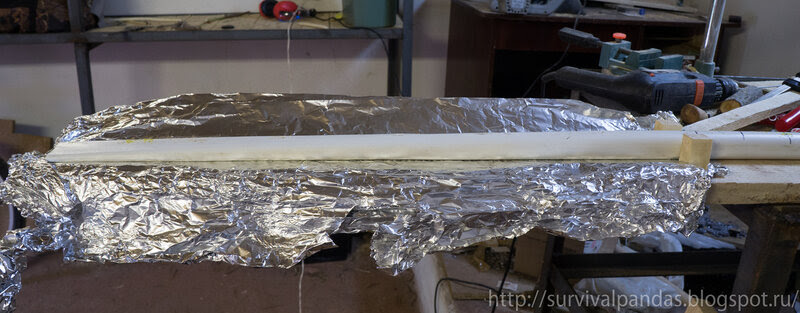

Далее надо подождать пока труба остынет и снять доску.

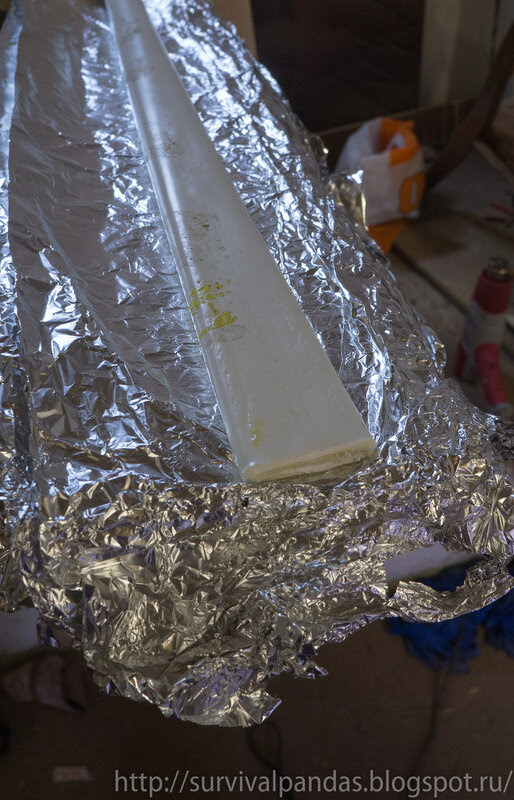

Вот так выглядит расплющенный конец трубы.





Второе плечо формуется аналогично.

Теперь перейдем к ручке. Она нагревается до мягкости.



И формуется в вертикальной плоскости (перпендикулярно расплющенным плечам).



Формируйте под ладонь.



Теперь крепление тетивы.

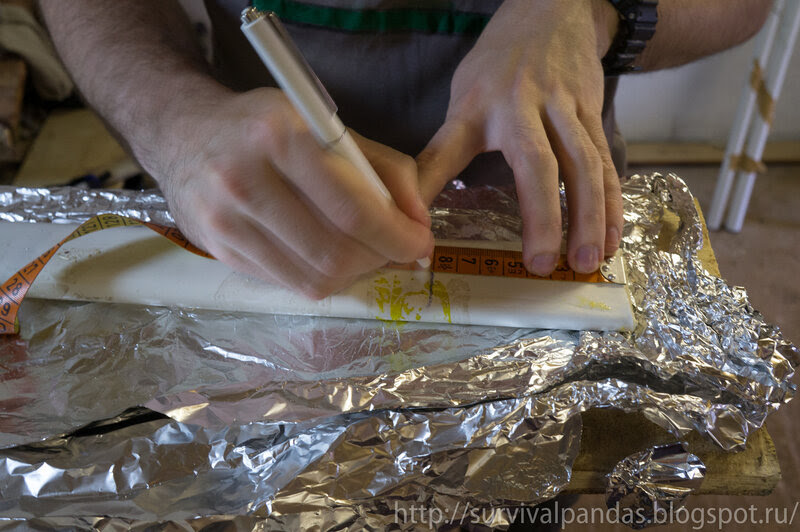

Отступим от края 8 см.

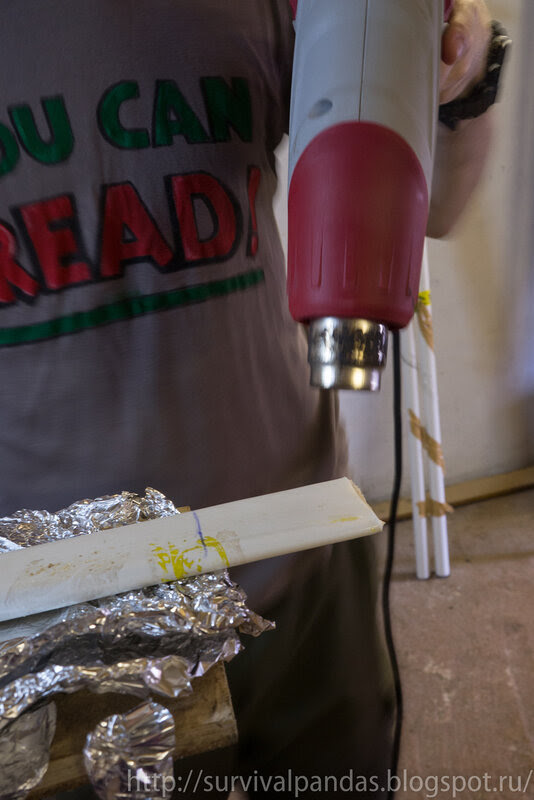

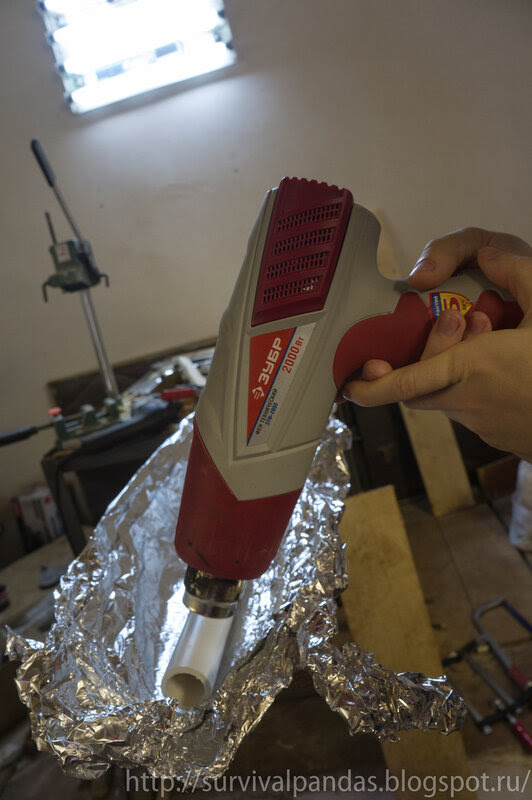

Нагреем.

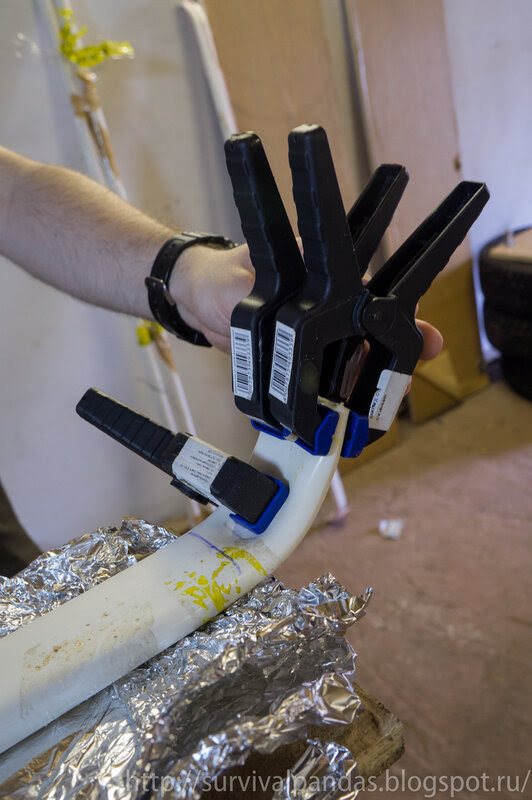

И изогнем градусов под 60.



После остывания начинаем делать фигню, на которую тетива надевается.

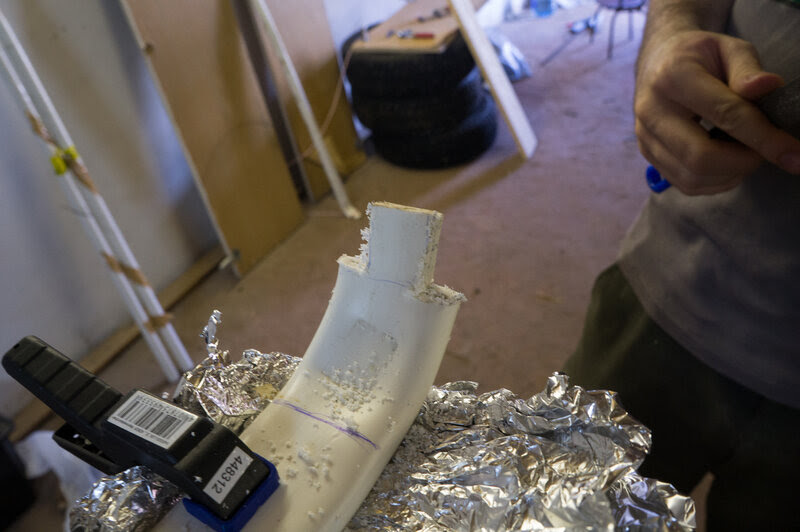

Разметка.

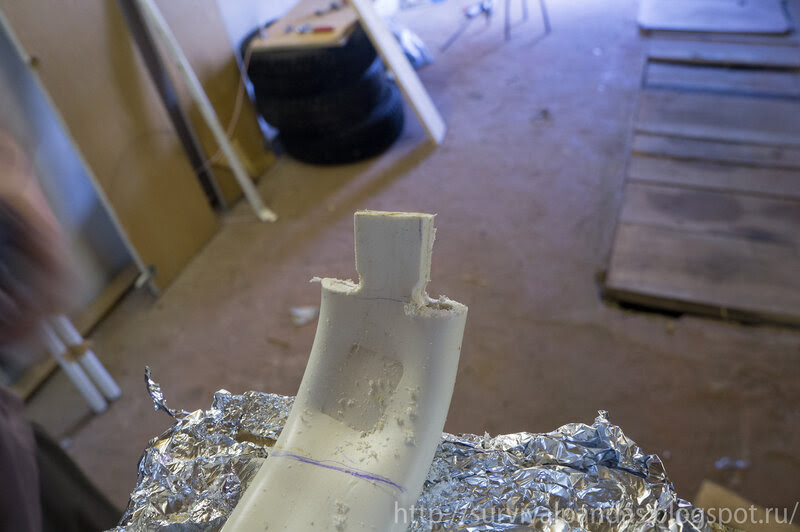

Вырезаем ножовкой по металлу.



Далее обрабатываем напильником и по желанию шкурим



Повторяем со 2-й половиной лука.

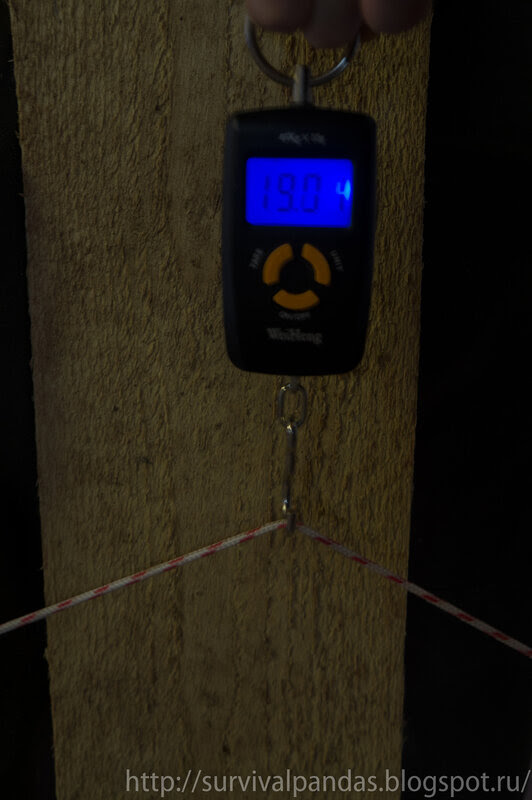

В принципе лук готов. Сила его натяжения 19 кг (по закону верхнее ограничение на силу натяжение для лука без лицензии 20кг).



Нормальной тетивы у меня пока нет. Использую полипропиленовую веревку.



В ближайшие дни выложу статьи по изготовлению стрел, и собственно, как стреляет этот лук.



На этом все. Спасибо за внимание!
