Power bank с нормальной индикацией заряда

...а также вольтметром и амперметром.



Купить за недорого сам повербанк, а также комплект аккумуляторов к нему можно по ссылке

Поделиться:




Это мой второй  powerbank. Про первый можно прочитать тут.

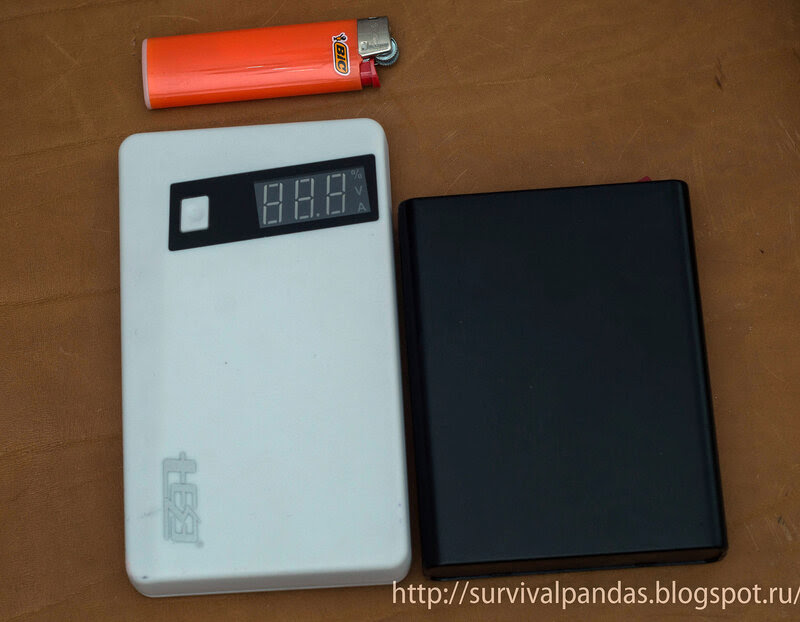

Габаритные размеры по сравнению с зажигалкой и старым накопителем.



Размеры нового банка обусловлены тем, что в нем 5 параллельно соединенных акумов 18650.

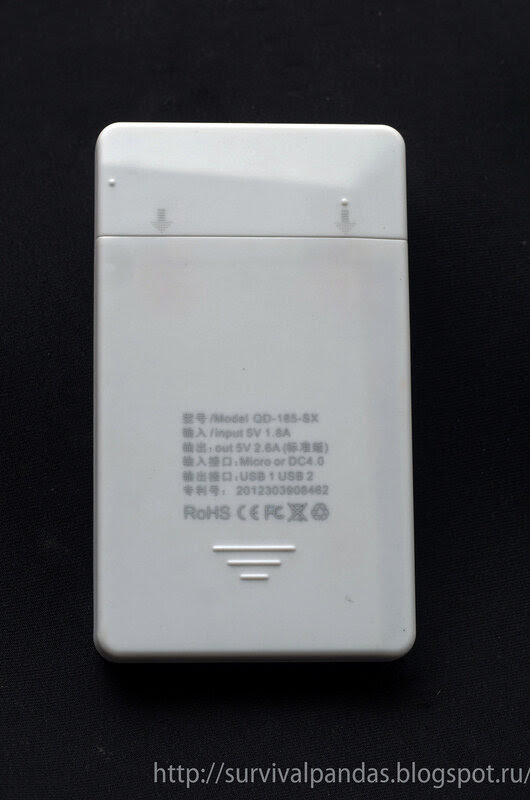

Батарейный отсек вскрывается очень неудобно, поэтому фоток его не будет. В схемотехнику я тоже не полез.



На левом торце прибора расположена кнопка активации батарей (ее нужно нажимать всякий раз после смены аккумуляторов) и один из разъемов зарядки.



На переднем торце расположены 2 порта usb на 1 и 2 ампера для зарядки разных мобильных девайсов. Microusb мама для зарядки самого повербанка и фонарик.

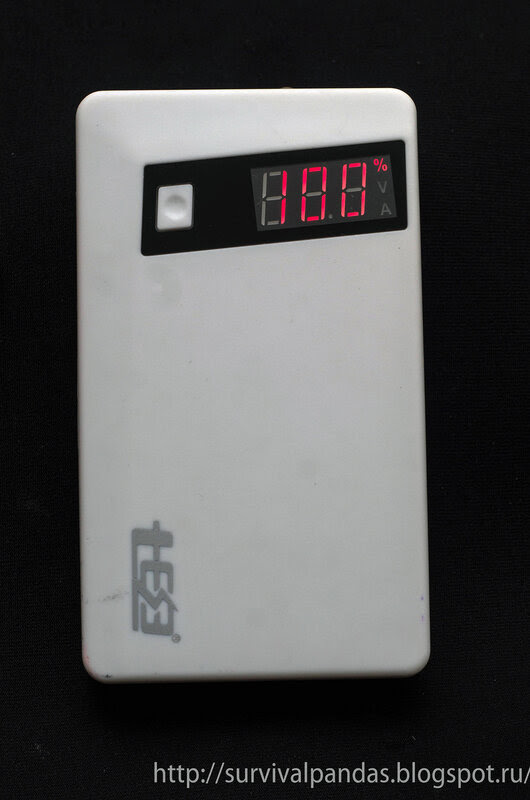

Включается банк путем удержания большой белой кнопки. Индикатор выводит значение ON и заряд в процентах. Собственно этот индикатор - как раз основная причина по которой я купил эту зарядку. У старого были 3 цветных диодика ориентироваться по которым можно лишь приблизительно.



При подключении устройства к порту начинает заряжать/



В случае короткого нажатия индикатор начинает перебирать режимы.

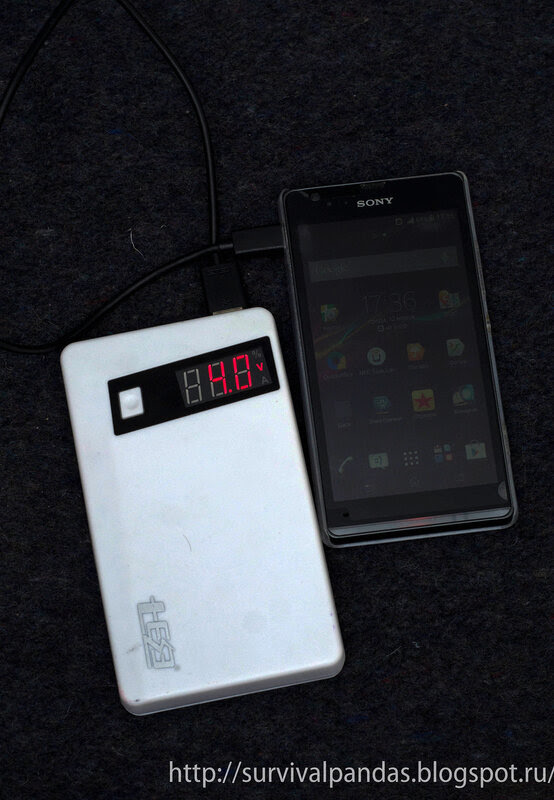

Напряжение на акумах.

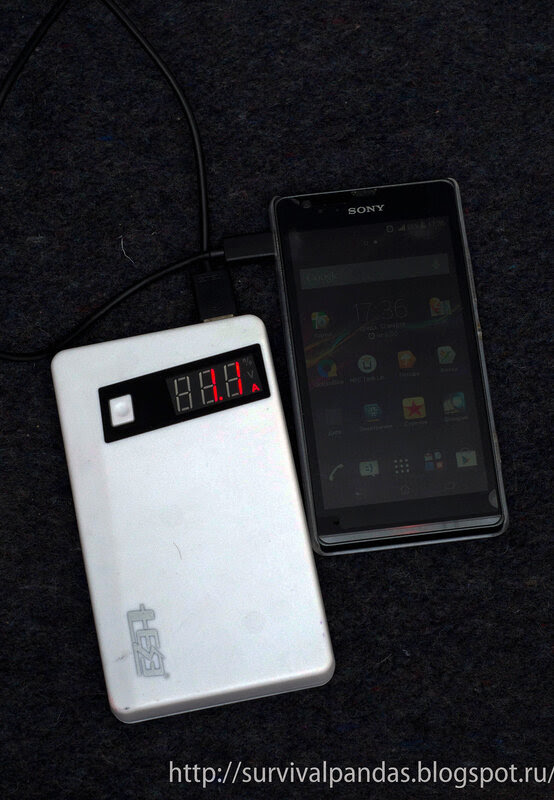

И силу тока.



В общем амперметр - это вторая офигенная штука.
Когда заряжается телефон, индикатор показывает ток отдачи, а вот во время зарядки самого банка он показывает ток заряда. Это архиудобно при использовании солнечной панели, т.к. показывает эффективность ее работы
Сам повербанк заряжается через порт микро usb. При подключении крайняя цифра индикатора начинает мигать.



Фонарик включается и выключается по двойному клику кнопкой.



Благодаря наличию индикатора удобство работы с повербанком значительно повысилось.
Лично я доволен.

Предвосхищая не заданные вопросы:
Брал тут
Цена: 600 р.

На этом все, спасибо за внимание!


UPD 10.5.14 Добавлены фото из похода


UPD 22.01.16 Добавлены фотографии с альп.сборов в Крыму


Очень рад, что взял оба повербанка. В условиях холодов и постоянных перебоев с электричеством из-за энергоблокады, они очень сильно выручали.










Поделиться:



50 комментариев:

  1. Замечательная штука! Надо брать.

    ОтветитьУдалить
  2. Подскажите плз, где брать аккумы 18650. В нашей деревне я таких не встречал.... :(

    ОтветитьУдалить
    Ответы
    1. Самое банальное - интернет магазины, я заказывал на том же ебее. Рекомендую фирму sanyo

      Удалить
    2. http://sv45.ru/catalog/18650acum/akkumulyator_18650_2600mah_sanyo/
      Скажем такие ?

      Удалить
    3. Имеет смысл гнаться за емкостью ?

      Удалить
    4. я пользуюсь такими. Чем больше емкость,тем, по идее лучше. Но китайцы часто ее преувеличивают. У sanyo с этим более-менее честно

      Удалить
  3. Sony Xperia SP? можете что-то про нее сказать?

    ОтветитьУдалить
    Ответы
    1. Да, sp. Что вас конкретно интересует?

      Удалить
    2. 1. продолжительность жизни на одном заряде аккумулятора;
      2. качество фото (чаще всего приходится фотографировать какой-либо текст);
      3. качество сборки, прочность корпуса.

      Удалить
    3. 1) с полной загрузкой типа жпс и вайфай зарядки стандартно хватает на сутки. Если только звонки и смс,то 4-5 дней
      2) для текста хватит,а так не зеркалка конечно
      3) к качеству у меня нареканий нет

      Удалить
    4. спасибо, а то старый телефон разбил, сейчас муки выбора что покупать.

      Удалить
  4. примерно 6, а то и 8 аккумов 18650 живет в батарее ноутбука, при наличии знакомого в сервис-центре можно разжится и распотрошить

    ОтветитьУдалить
  5. Спс за инфу, очень ценная... Один вопросик остался. Аккумуляторы брали с защитой или без? Будет ли сей девайс работать с аккамуляторами, где есть защита от перезаряда?

    ОтветитьУдалить
    Ответы
    1. У меня акумы с защитой. Банк может работать и с ними, и с не защищенными батареями

      Удалить
    2. Спасибо!
      Много полезного от вас узнаю...

      Удалить
    3. Вроде при использовании павербанков советуют засовывать туда акб без встроенной защиты. Они и подешевле стоят. И сам контроллер банка более корректно будет работать
      http://mysku.ru/blog/others/9550.html вот тут в комментах можно почитать про выбор акб.

      Удалить
  6. Вот тут китаец пишет, что есть 4-й режим http://www.aliexpress.com/item/QIDIAN-five-18650-batteries-mobile-power-LCD-display-mobile-charger-capacity-analysis-intelligent-voltage-display-black/1639103050.html
    Ручной режим зарядки девайсов от банка и умный, когда произойдет автоматическое отключение зарядки при падении силы тока до 150 мА

    ОтветитьУдалить
    Ответы
    1. Да,проверил,такая функция есть. Получается теперь можно заряжать девайсы у которых нет своего контроллера,удобно

      Удалить
  7. Интересно с Goal zero Nomad 7 будет работать?

    ОтветитьУдалить
  8. >> а вот во время зарядки самого банка он показывает ток заряда. Это архиудобно при использовании солнечной панели, т.к. показывает эффективность ее работы

    Вот этот момент очень заинтересовал относительно вашей солнечной панели PowerFilm R14. Замеряли уже? Понятно, что не лето, но хотя бы примерные оценочные циферки было бы интересно узнать… Просто собираюсь её приобретать, но пока до конца не уверен - она мне нужна или взять R21. Кстати, раз уж о ней спросил, подскажите, пожалуйста, за какое примерно время она заряжает ваш старый повербанк из 4х2600mAh?

    ОтветитьУдалить
    Ответы
    1. Специально вышел на балкон и замерил. Сейчас показывает 0.4 ампера. Но уже вечер,панель ориентировал кое-как,да и нормального переходника прикуриватель-юсб у меня нет.

      целенаправленно с ноля я повербанк не заряжал. Лишь поддерживал заряд параллельно пользуясь электронными приборами.

      Удалить
    2. Для вечера и под нагрузкой ток 0.4А - это очень хороший показатель.

      Удалить
    3. для нормального летнего дня я расчитываю на 1ампер)

      Удалить
    4. 0,4 ампер при 15 В? Т.е. 6Вт в час ?

      Удалить
    5. примерно так. Надо учитывать,что панель выдает максимальною мощность в идеальных условиях

      Удалить
  9. Если вставить разные аккумуляторы 18650 по емкости, правильно ли сам банк будет заряжаться?

    ОтветитьУдалить
    Ответы
    1. лучше использовать одинаковые аккумуляторы

      Удалить
    2. Добрый вечер,не знаю статья ещё не покрылась ли плесенью,но вот хотелось бы спросить...планирую заказать повербанк на 4 аккумутятора,2 sanyo по 3400 имеются,и ещё 2 samsung но аш по 2200.....ну очень не хочется заказывать ещё пару дорогих саньё.....есть вариант стабильной работы аппарата в данной ситуации?

      Удалить
    3. Добрый вечер,не знаю статья ещё не покрылась ли плесенью,но вот хотелось бы спросить...планирую заказать повербанк на 4 аккумутятора,2 sanyo по 3400 имеются,и ещё 2 samsung но аш по 2200.....ну очень не хочется заказывать ещё пару дорогих саньё.....есть вариант стабильной работы аппарата в данной ситуации?

      Удалить
  10. и будет ли работать от 4 аккумуляторов ?

    ОтветитьУдалить
  11. а что за зарядка от USB к BAOFENG ? подскажите пожалуйста.
    Не изменились ли впечатления по прошествии времени?
    Алексей

    ОтветитьУдалить
    Ответы
    1. Это его стандартная зарядка из комплекта.
      Впечатления не изменились. Отличная штука

      Удалить
    2. А ссылочку не кините на BAOFENG? У меня UV-5R там только от сети и еще нашел адаптер от прикуривателя. На стакане из комплекта входное указано 10 Вольт. Какая емкость номинальная получается (кол-во аккумов х их емкость) и какую отдает при заряде девайсов (емкость заряженных от него девайсов)? Интересует с точки зрения сколько с него можно получить для заряжаемых устройств (планшет, смартфон, рация, электронная книга и т.д.) зная емкость батарей устройств и зная емкость установленных аккумуляторов. Понятно, что каждый случай индивидуален, но коррелировать уже можно...
      Спасибо.
      Алексей

      Удалить
    3. у меня uv3+ там акум,как у нокии,заряжается от юсб.

      Емкость зависит от акумов. Грубо говоря у меня 5 батарей по 2600 милиампер они суммируются. Значит можно,например, 13 раз зарядить 1000 акум. Будут конечно потери,но незначительные

      Удалить
    4. как показала моя практика заявленная, измеренная и отданная емкость это разные вещи и зависят от очень многих факторов. Наличие такого замечательного инструмента как встроенные амперметр, вольтметр и измеритель емкости в % позволяют эти емкости сравнить. Предлагаю измерить следующие параметры, которые для Вас, считаю, будут иметь немаловажное значение:
      1. Полученную емкость батареями при заряде (время х ток х напряжение) с учетом емкости в % до и после заряда, зная емкость полученную узнаем емкость до заряда известную нам в % и соответственно полную емкость ЗУ. Думаю знать емкость Вашего ЗУ Вам самому будет интересно знать.
      2. Емкость отданную гаджету (лучше выбирать смартфон или планшет - там заряд можно посмотреть в % и емкость батареи указана) и по рассмотренной ранее методике определить во первых емкость батареи самого гаджета (и соответственно погрешность между указанной и фактической емкостью), а во вторых сколько потребит гаджет с указанной емкостью при зарядке. И соответственно будете представлять сколько примерно в действительности уйдет заряда для гаджета с известной емкостью и примерно известным остаточным зарядом.

      Как итогом уже можно будет судить примерно о том на какую ссумарную указанную остаточную емкость гаджетов хватит данного ЗУ. В отрыве от других средств зарядки это будет не лишним, когда в самый неподходящий момент его не хватит зарядить, то что вам необходимо. У меня такие случаи были... Если раньше подобных сравнений не проводили, думаю результаты вас удивят, хотя продолжаю надеятся на лучшее, что теория совпадет с практикой с действительно незначительными потерями

      С Уважением, Алексей

      Удалить
  12. одно не понял, как вы этот пауэрбанк заряжаете солнечной батареей.. у батареи рабочее напряжение Uвых = 15,4В, на коробке пауэрбанка написано input = 5В. Не раскроете вопрос?

    С уважением, Руслан.

    ОтветитьУдалить
    Ответы
    1. у панели выход на разъем прикуривателя. Я использую переходник прикуриватель-usb, на выходе переходника 5в.

      Удалить
  13. Если планируете в дальнейшем пользовать литиевые аккумуляторы, то возможно заинтересует такая штука
    http://www.lacrosse-nn.ru/%D0%B7%D0%B0%D1%80%D1%8F%D0%B4%D0%BD%D1%8B%D0%B5-%D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%B0/liitokala-engineer-lii-260/
    сможете как проверить свои аккумы, так и будете точно знать их емкость, а тогда и с процентами проще будет.

    С Уважением, Алексей

    ОтветитьУдалить
    Ответы
    1. А что,прикольная штука. Спасибо,задумался...

      Удалить
    2. Здравствуйте, скажите как Вы относитесь к банкам со встроенным аккумом напр-Pineng PN 929?

      Удалить
    3. однозначно отрицательно. Китайцы ставят в такие банки аккумы совершенно не соответствующие заявленной емкости

      Удалить
  14. Использую такой девайс. В нем сейчас стоит пять незащищенных ли-йона 18650 неизвестной емкости (от батареи ноутбука). Банки живые, разряд равномерный, вольтаж и емкость тоже. в фонаре (Трунайт ТН12) работают хорошо. Но в самом пауэрбанке порой творится что то странное. Емкости показывает еще много, а подключаю смартфон и через несколько секунд зарядка прекращается, на табло мигают 000. Если АКБ вытащить и вставить назад, процесс повторяется - зарядка, сброс. Иногда успеваю заметить, что напряжение падает до 3,0В, ток зарядки 0,9А. Такое происходит "через раз". Когда вот так глючит, а когда зарядка нормально происходит. Подскажите, что это может быть? Брак устройства или АКБ? может еще какие то варианты могут быть?
    Обратил внимание, что до 50% нормально происходит зарядка телефона, а вот на 50% ровно (емкость пауэрбанка) - начинаются глюки описанные выше. Такое не постоянно, но очень часто...

    ОтветитьУдалить
    Ответы
    1. Если честно,фиг знает. Попробуйте заменить аккумы,может один из них сбоит и включает защиту

      Удалить
  15. Галактику 3 самсунговскую заряжает без проблем. Там вход microUSB. Долго искал провод для планшета ACER Iconia Tab A211. Здесь уже разъём 3.0x1.1. Заказал через Ebay (у себя в городе такого USB-DC не нашёл). Так вот… При подключении банка к планшету показывает заряд те недолгие секунды пока перебирается информация о процентах заряда банка, напряжении и силы тока. И всё… Зарядка на этом прекращается и банк отключается. Мне, если честно, гораздо важнее было использование банка именно с планшетом (при долгих перелетах с пересадками в течение дня планшет актуальнее – фильмы и т.п.). Неужто при сочетании USB-DC девайс не работает? Можете что подсказать-пояснить?

    ОтветитьУдалить
