18650 power bank обзор

Обзор повербанка на 4 аккумулятора формата 18650




Поделиться:




Для начала расскажу, что же такое power bank.
Фактически, это накопитель энергии. Power bank можно заранее зарядить, а потом уже от него заряжать практически любые девайсы. Еще он очень помогает при использовании солнечных батарей. Как правило, не удобно заряжать всякие телефоны, навигаторы и пр. на прямую, к тому же особенно часто надо что то зарядить к вечеру.

Поэтому за световой день заполняем от солнца power bank, а потом от него уже заряжаем технику.

Теперь я расскажу, почему выбрал имменно этот power bank.

В один прекрасный момент мне стало не хватать емкости повербанка работающего от АА
аккумуляторов, конечно в нем есть некоторые плюсы, но о них я расскажу чуточку позже.



И я начал приглядываться к накопителям на 18650. Сразу отсеял варианты с несъемными батареями. Потом еще пересмотрел кучу примерно схожих аппаратов и выбрал этот. В чем же его особенности?

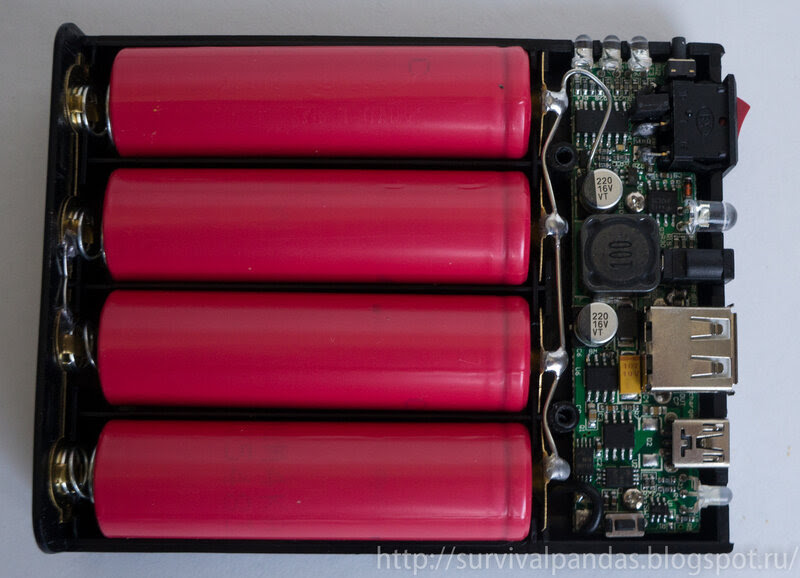

Во-первых отличная электроника и пайка. Если я не ошибаюсь - там присутствует полноценный замкнутый дроссель, танталовый конденсатор рядом с выходом юсб, два полевика в зарядной цепи и диод Шоттки на входе.
КПД должна примерно 90%, что хорошо.
У включателя есть джампер, который позволяет переключать силу тока на выходе. 0.5 ампер, 1 ампер или 2 ампера. Это должно позволить заряжать планшеты (у меня нет, поэтому проверить не могу).



Запитывается все это дело от 4 аккумуляторов sanyo 18650 (покупал отдельно). Это одни из лучших аккумов, которые сейчас можно приобрести на 2600 mAh каждый.

Аккумуляторы соединены параллельно. Зарядка будет работать, даже если вставить только 1 аккум. Имеется встроенная защита от переразряда и переплюсовки.

Они сменные, можно тащить с собой просто ведро таких же батарей и по мере разряда заменять те, что в приборе.




Теперь перейдем от разглядывания внутренностей, к наружному осмотру.

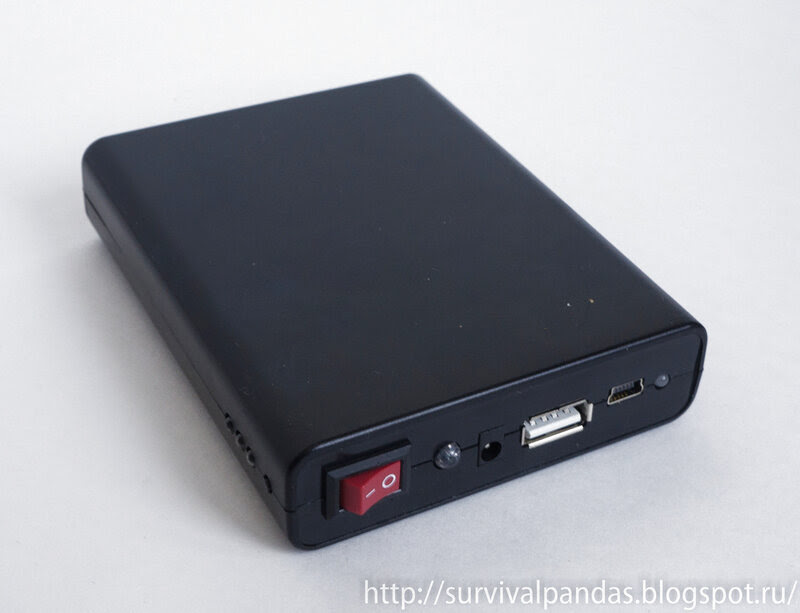

Сама зарядка выглядит неказистым черным параллелепипедом. С габаритами 105х82х22 мм. Вес (с аккумуляторами): 260 грамм

На лицевой панели расположены почти все органы управления.
Слева на право:
Включатель. (переводом в положение I подает ток на юсб выход)
Светодиод. (он загорается, когда включен "включатель"0
Вход DC 3.5х1.35
Выход USB
Вход mini USB
Двухцветный светодиод индикатор. Когда повербанк заряжается - он светит красным, когда зарядился - зеленым.

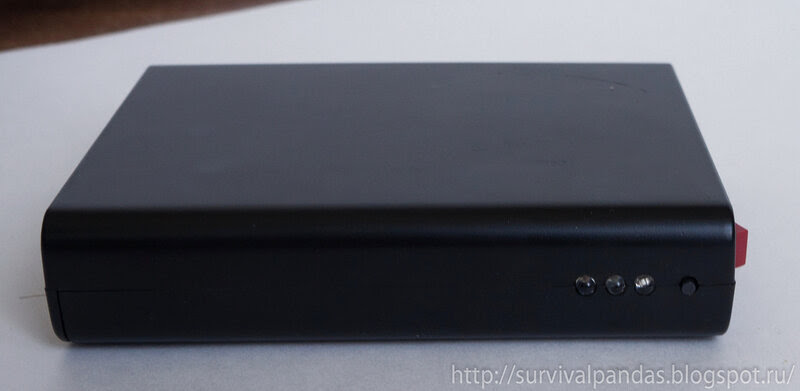

На боку есть более подробный индикатор заряда состоящих из 3-х светодиодов

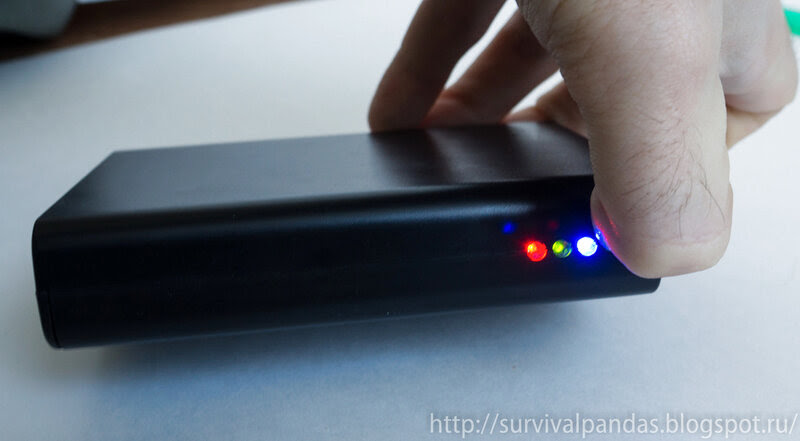

При нажатии на кнопочки они начинают светиться. Красный - заряд меньше 30%, красный и желтый - заряд от 30 до 60%, все три - заряд больше 60%. Т.к. мой банк полностью заряжен - светятся все.

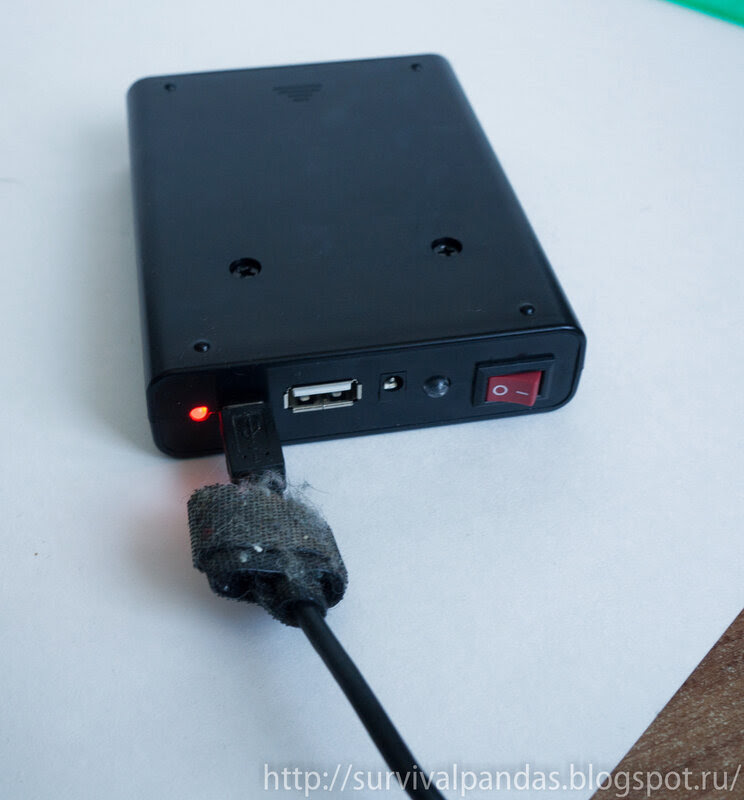

Заряжаться от внешних источников powerbank может через mini USB и DC 3.5х1.35. Mini USB у меня дофига, поэтому фото с будут с ними.

Можно подцепить накопитель к солнечной панели. Зарядный диод не загорелся, это нормально. В комнате освещенность низкая, да и солнца сейчас нет,  панель хлюпенькая, на 7 ват. 14 ваттную раскатывать было лень.



Можно заряжать от любого компьютера или от сети.

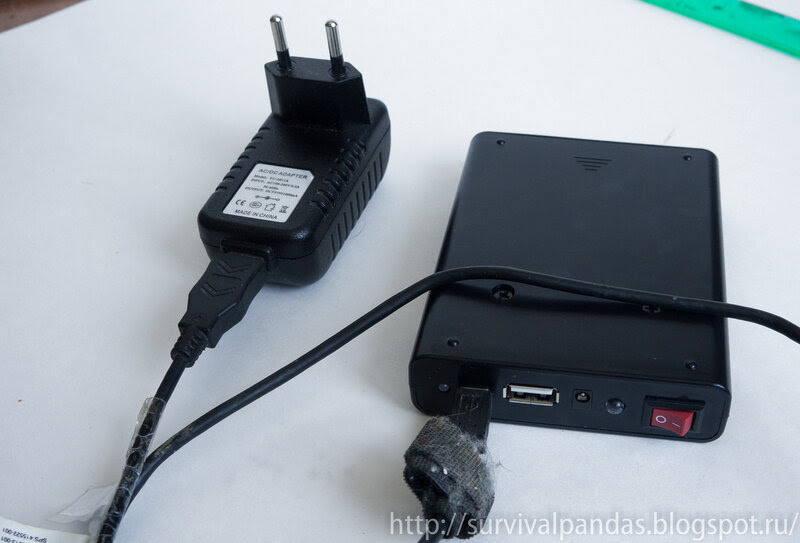

Воткнем в розетку - заряд пошел.



Попробую зарядить что-нибудь от него.

Телефон - заряжается

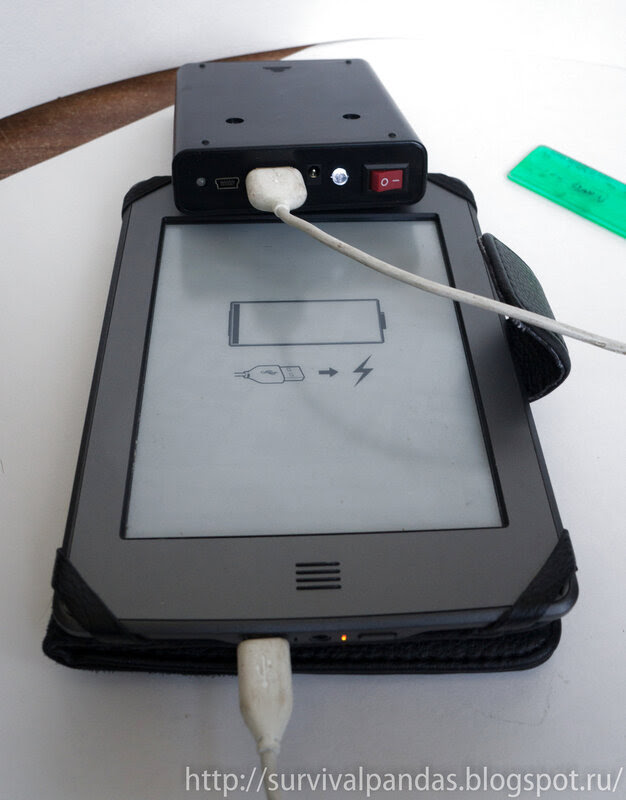

Читалка тоже



Как я уже говорил, планшета у меня нет и на нем проверить не могу.

Камера, который снят обзор также заряжается без проблем, но фото этого процесса сделать никак нельзя.

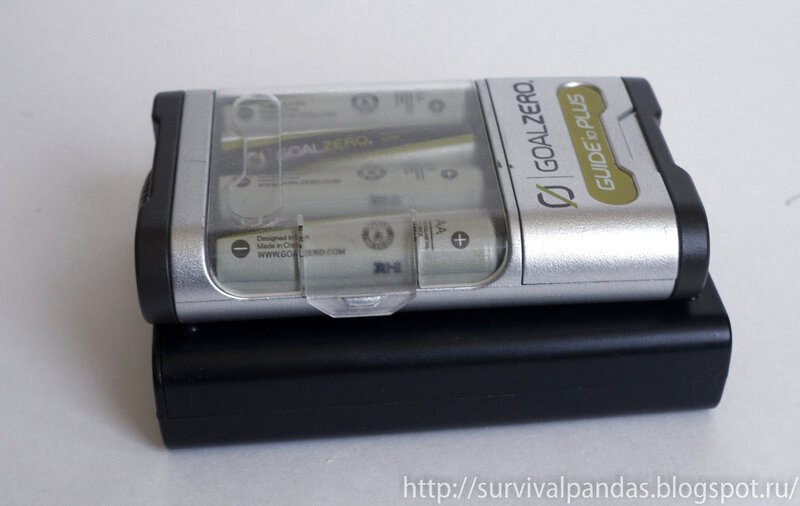

Теперь сравним с повербанком на 4 аа. В принципе очень похожи.



Только накопитель на пальцах будет выдавать 5 вольт на USB при всех батарея, а новый будет работать уже от одного 18650. Емкость можно даже не сравнивать, в новом она гораздо больше. Размеры же практически идентичны.





Единственный плюс банка на АА - то ,что их можно непосредственно вставлять в девайсы (у меня навигатор на АА), но т.к. большинство электронного барахла сейчас заряжается от юсб - это плюс не очень важный.

В общем крайне рекомендую! Спасибо за внимание!

UPD 25.09.13 добавлены фото





Поделиться:









30 комментариев:

  1. Здравствуйте, поделитесь пожалуйста ссылкой где покупалось данное устройство. Спасибо.

    ОтветитьУдалить
    Ответы
    1. http://www.ebay.com/itm/181037070419?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649

      Удалить
  2. та же просьба, только по поводу аккумуляторов)

    ОтветитьУдалить
    Ответы
    1. http://www.ebay.com/itm/110977053501?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649

      Удалить
  3. Аккумы нормально в Россию идут, гемора нет?

    ОтветитьУдалить
  4. Спасибо за статью, взял инфо к себе на "вооружение" :)

    ОтветитьУдалить
  5. Привет! Пришёл повербанк, скажи а какой вольтаж ампераж должен быть при зарядке на mini USB и DC 3.5х1.35?

    ОтветитьУдалить
    Ответы
    1. на dc не знаю. на юсб 5 вольт, а вот сколько ампер хз

      Удалить
    2. Знаю что ампераж usb компьютера:
      usb 2.0 - 5v-500mA
      usb 3.0 - 5v-900mA

      Удалить
    3. ой ли? usb 3 вроде 600мА

      Удалить
  6. Вобщем неплохой павербанк, но для выживальщика у него есть недостатки и девайс явно нужно слегка доработать.
    Крышка на болтах - разбирать для замены аккумов неудобно, надо заменить на "барашки". Дальше герметизировать, тут вариантов полно, я стороник автогерметика, т.к. простой силикон после разбирания может поотрываться.

    Ну и самое "приятное" в этом павербанке - после срабатывания защиты нужно нажимать кнопочку "ресет" которая находится внутри корпуса, на плате с правой стороны. Вот эту конопочку я бы вывел наружу, у меня такой-же девайс достаточно регулярно уходит в защиту.

    ОтветитьУдалить
  7. Как вы заряжаете этот повер банк от солнечной панели поверфильм, которая выдает 15 вольт на выходе минимум?

    ОтветитьУдалить
  8. Спасибо за статью. Хочу заметить, у GoalZero есть один большой плюс - в него можно вставлять обычные батарейки. Получается не очень экономно, но в путешествии очень удобно набрать себе штук пять комплектов обычных AA и иметь на неделю уверенность, что телефон будет работать всегда :-) Для планшетов GoalZero слаб.

    ОтветитьУдалить
  9. А когда Power Bank будет полностью заряжен - красный диод должен загореться зеленым? У меня уже с утра заряжается и все еще красный.

    ОтветитьУдалить
    Ответы
    1. да,должен загореться зеленым

      Удалить
    2. Панда, спасибо, ты так быстро всегда отвечаешь) Вот не знаю, оставить до утра заряжаться (я на работе щас), или забрать домой дозарядить вечером под присмотром. Аккумы-то новые, как с ними лучше поступить?

      Удалить
  10. Если на прямую подключить СБ и пауер банк как он протянет завышение вольтажа ?

    ОтветитьУдалить
    Ответы
    1. все будет зависеть от вольтажа СБ. До 12-ти выдержит,а дальше не знаю

      Удалить
  11. Акумы нужно "protected" или без защиты?

    ОтветитьУдалить
  12. Подскажи пожалуйста по двум пунктам.
    1. Можно-ли 2 амперами на выходе, заряжать гаджеты у которых на зарядке написано 0.7 ампер или 1 ампер?
    2. И как поставить джампер на 2 ампера?

    ОтветитьУдалить
  13. Здравствуйте! Подскажите пожалуйста, где покупали солнечную панель такую?

    ОтветитьУдалить
    Ответы
    1. Этот комментарий был удален автором.

      Удалить
    2. если нужен рулонный Powerfilm - на Ebay, Avito или в этом магазе vodnik.1000size.ru - но там только маломощные, ибо цены будут астрономические. Если GoalZero не знаю, мне он не интересен.

      Удалить
  14. Этот комментарий был удален автором.

    ОтветитьУдалить
  15. В плане 18650-PowerBank лучше уж тогда выбрать "Вампирчик-Цифра" от mobilpower.ru с прямым питанием 12V от солн. батареи (входное напряжение от 5В до 25В). Со слов спеца, у аморфников Powerfilm КПД хуже, чем у нашего SunCharger. И при слабом солнце работают хуже, ненадежная конструкция (механически). Лучше скорее складные, чем рулонные, если носить в рюкзаке. Если для байдарок, то да - рулонные защищены от воды, и разъём там соответствующий. У Powerfilm напыленные электроды, которые отваливаются. А у фотоэлементов SunCharger электроды проволочные. Ну и вопрос цены, само-собой Powerfilm в разы дороже.

    ОтветитьУдалить
